PoE چیست؟ کاربرد PoE در دوربین مداربسته تحت شبکه

PoE چه کاری انجام می‌دهد؟

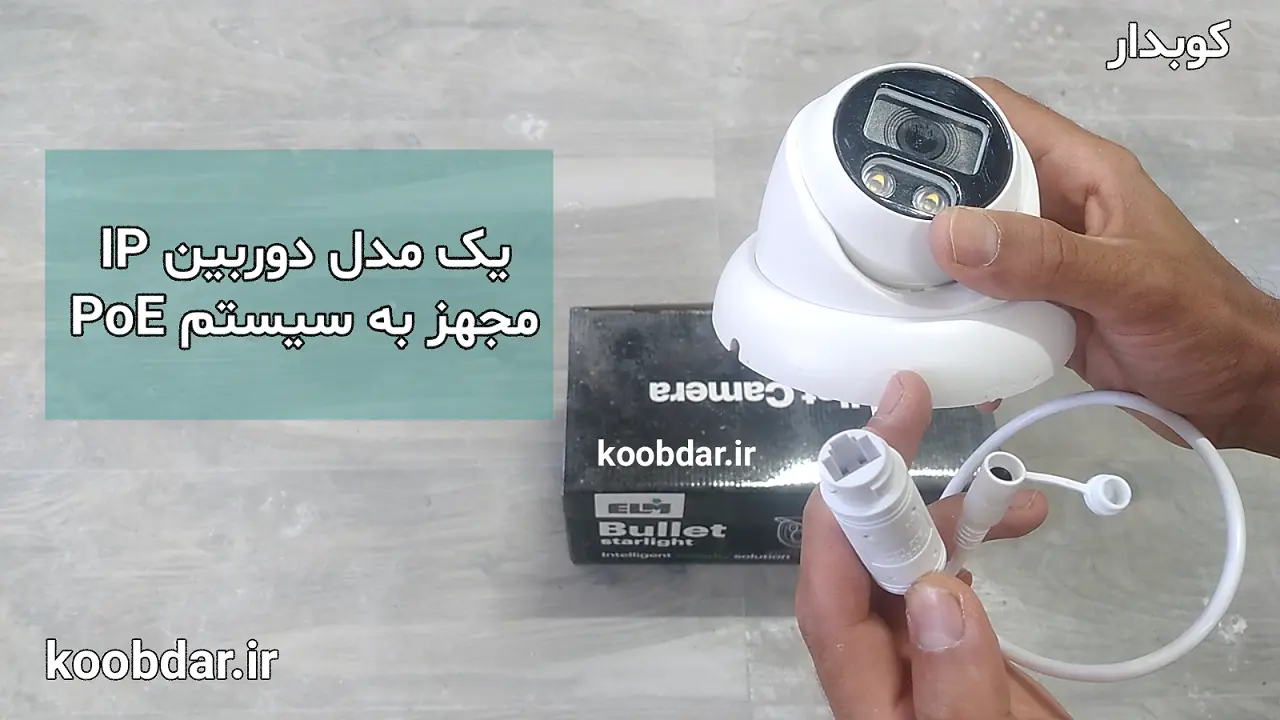

فرض کنیم یک دوربین IP داریم. اگر دوربین PoE نباشد، باید برای آن یک آداپتور برق و یک کابل شبکه داشته باشیم. اما اگر دوربین PoE باشد، کافی است یک کابل شبکه از سوئیچ PoE به دوربین وصل کنیم. سوئیچ PoE برق مورد نیاز دوربین را از طریق کابل شبکه ارسال می‌کند و هم‌زمان اطلاعات تصویر نیز از همان کابل منتقل می‌شود.

بنابراین مهم‌ترین مزیت PoE این است:

یک کابل شبکه می‌تواند هم برق و هم اطلاعات را منتقل کند.

تفاوت PoE با آداپتور

در روش آداپتوری، آداپتور برق دوربین را تأمین می‌کند و کابل شبکه اطلاعات را منتقل می‌کند. بنابراین در این سیستم برای دوربین دو اتصال خواهیم داشت: یکی برای برق و دیگری برای شبکه.

در روش PoE، سوئیچ PoE برق دوربین را تأمین می‌کند و همان کابل شبکه، اطلاعات را نیز منتقل می‌کند. بنابراین معمولاً دیگر نیازی به آداپتور جداگانه کنار دوربین نیست.

مزایای سیستم PoE در نصب دوربین‌های مداربسته چیست؟

1. کاهش کابل‌کشی

مهم‌ترین مزیت PoE این است که برای دوربین نیازی به کابل برق جداگانه نداریم.

2. نصب ساده‌تر

برای یک دوربین PoE معمولاً کافی است یک کابل شبکه از سوئیچ PoE تا دوربین اجرا شود.

3. مدیریت بهتر

برق چندین دوربین می‌تواند از یک سوئیچ PoE تأمین شود.

4. مناسب برای پروژه‌های بزرگ

در پروژه‌هایی که تعداد دوربین زیاد است، استفاده از PoE باعث مرتب‌تر و ساده‌تر شدن کابل‌کشی می‌شود.

5. امکان استفاده از UPS

اگر سوئیچ PoE به UPS متصل باشد، هنگام قطع برق می‌توان برق دوربین‌ها را نیز برای مدتی حفظ کرد.

معایب و محدودیت‌های استفاده از سیستم PoE در نصب دوربین‌های مداربسته چیست؟

1. قیمت بیشتر سوئیچ

سوئیچ PoE معمولاً از سوئیچ معمولی گران‌تر است.

2. محدودیت توان

هر پورت PoE توان مشخصی دارد. بنابراین باید بررسی کنیم که توان سوئیچ برای دوربین کافی باشد.

3. محدودیت فاصله

طول معمول کابل شبکه برای ارتباط اترنت حدود 100 متر است. برای فاصله‌های بیشتر ممکن است به تجهیزات دیگری نیاز داشته باشیم.

4. وابستگی به سوئیچ

اگر یک سوئیچ PoE خراب شود، ممکن است چندین دوربین که از آن تغذیه می‌شوند هم‌زمان از کار بیفتند.

PoE در دوربین‌های مداربسته تحت شبکه چگونه استفاده می‌شود؟

در یک سیستم دوربین مداربسته تحت شبکه، دوربین‌های IP می‌توانند از طریق کابل شبکه به سوئیچ PoE متصل شوند. سوئیچ PoE علاوه بر برقراری ارتباط شبکه، برق مورد نیاز دوربین را نیز از طریق همان کابل تأمین می‌کند.

به این ترتیب در یک پروژه دوربین IP می‌توان کابل‌کشی را ساده‌تر کرد و تجهیزات دوربین‌ها را از طریق سوئیچ PoE مدیریت کرد. البته انتخاب سوئیچ باید بر اساس تعداد دوربین‌ها، توان مصرفی هر دوربین، استاندارد PoE و ظرفیت کلی توان سوئیچ انجام شود.

کدام سیم‌های کابل شبکه برق را منتقل می‌کنند؟

کابل شبکه معمولاً 8 رشته سیم دارد که به صورت 4 زوج هستند. اما یک نکته مهم وجود دارد:

نمی‌توان فقط با نگاه کردن به رنگ سیم‌ها مشخص کرد که کدام سیم برق PoE دارد. زیرا روش انتقال برق به نوع استاندارد PoE بستگی دارد. در PoEهای استاندارد، برق می‌تواند از زوج‌های مختلف کابل شبکه منتقل شود.

در استانداردهای PoE، انتقال توان می‌تواند از طریق زوج‌های مختلف کابل شبکه انجام شود. در روش‌های رایج، در Mode A از زوج‌های متصل به پایه‌های 1 و 2 و 3 و 6 استفاده می‌شود و در Mode B از زوج‌های متصل به پایه‌های 4 و 5 و 7 و 8 استفاده می‌شود. در استانداردهای جدیدتر مانند IEEE 802.3bt، امکان استفاده از هر چهار زوج برای انتقال توان وجود دارد.

بنابراین نباید تصور کنیم که مثلاً همیشه سیم آبی مثبت و سیم قهوه‌ای منفی است.

از کجا بفهمیم PoE از کدام زوج‌ها استفاده می‌کند؟

بهترین روش این است که مشخصات سوئیچ PoE و دستگاه را بررسی کنیم. روی مشخصات دستگاه ممکن است عباراتی مانند این‌ها نوشته شده باشد:

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

این استانداردها مشخص می‌کنند تجهیزات چگونه برق را از طریق شبکه منتقل می‌کنند. همچنین اگر بخواهیم در محل نصب بررسی کنیم، استفاده از PoE Tester روش مناسب‌تری نسبت به حدس زدن از روی رنگ سیم‌هاست.

تفاوت PoE، PoE+ و PoE++ چیست؟

استانداردهای مختلف PoE توان متفاوتی را برای تأمین برق تجهیزات شبکه فراهم می‌کنند. از استانداردهای رایج می‌توان به IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt اشاره کرد.

اگر در مشخصات دوربین نوشته شده باشد: PoE / IEEE 802.3af یا PoE+ / IEEE 802.3at یعنی دوربین قابلیت دریافت برق از شبکه را دارد.

• PoE یا IEEE 802.3af: مناسب برای تجهیزاتی با مصرف توان پایین‌تر، مانند بسیاری از دوربین‌های IP.
• PoE+ یا IEEE 802.3at: توان بیشتری نسبت به PoE معمولی ارائه می‌دهد و برای تجهیزات پرمصرف‌تر مناسب است.
• PoE++ یا IEEE 802.3bt: برای تأمین توان بالاتر و استفاده از هر چهار زوج کابل شبکه طراحی شده است.

آیا هر پورت شبکه‌ای PoE است؟

خیر. داشتن سوکت RJ45 به معنی PoE بودن دستگاه نیست. مثلاً ممکن است یک دوربین فقط از طریق آداپتور 12 ولت تغذیه شود و پورت شبکه آن فقط برای انتقال اطلاعات باشد. بنابراین قبل از اتصال PoE باید مشخصات دوربین را بررسی کنیم.

تفاوت PoE استاندارد و Passive PoE

یک نکته مهم در مورد Passive PoE: همه سیستم‌هایی که روی آنها عبارت PoE دیده می‌شود الزاماً یکسان نیستند. PoE استاندارد IEEE با Passive PoE تفاوت دارد. در PoE استاندارد مبتنی بر IEEE، تجهیزات قبل از تأمین توان، سازگاری دستگاه را بررسی می‌کنند. اما در Passive PoE معمولاً چنین فرآیند مذاکره و تشخیص استانداردی وجود ندارد و ممکن است ولتاژ مستقیماً روی کابل اعمال شود. بنابراین نباید دستگاهی را بدون بررسی مشخصات فنی به Passive PoE متصل کرد؛ زیرا احتمال آسیب به تجهیزات وجود دارد.
